灌膠機工作原理圖,看懂AB雙組份膠水如何實現

2017-11-21 關注度:

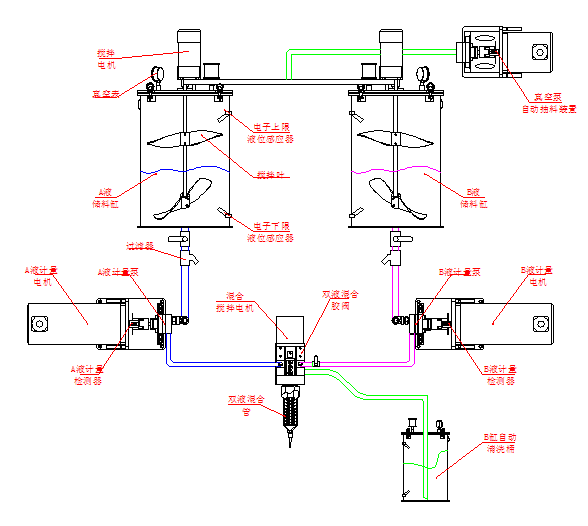

灌膠機工作原理

灌膠機設備主要應用于流體控制行業,應用控制膠水來灌封產品和工件。灌膠機工作原理主要是利用壓縮空氣來控制出膠閥的 通斷開關,用泵來將膠水從儲膠桶中輸送到開關混合部分。

灌膠機原理簡要:將AB膠以及清洗液分別倒入相對應的料桶中->通過觸摸屏或者教導盒進行編程,設置好膠水比例,出膠時間 ,灌膠路徑,是否抽真空,是否加熱,是否攪拌等->保存好程序,按下啟動,三軸機械手按程序開始走位灌膠->機頭部份無刷電 機帶動膠閥下面的混合管高速旋轉,混合管內的螺旋葉片對膠水進行無數次分割,實現膠水膠均勻混合->停止灌膠后,打開清洗 閥門,關掉AB膠閥門,按下自動清洗,機器自動抽取清洗液,將混合管中的膠水清洗干凈

灌膠設備最為核心的兩個部分就是泵和閥,一個控制膠水的開關,一個控制計量和膠水的輸送。雙組份的膠水分開儲存,分別 存放在A、B兩個料筒之中,為了更好的使用和滿足不同的工藝要求,對儲料桶進行了改造,配備了加熱、攪拌、抽真空功能;結 合膠水的粘度,讓膠水從儲料桶流入泵體,或者采取抽取的方式,將膠水按照既定的量來輸送,AB兩種膠水分開控制,再泵的動 力作用下,輸送到前段的出膠頭部分,出膠頭部分連接有控制閥,該閥門有氣壓控制,控制膠水的通斷;控制閥下端接有混合管 ,由混合管來使A、B兩種膠水的混合,結合膠水的實際粘度來選配混合方式,如果在膠水自身重力的作用下,流動性很差,或者 比例相差很大的話,則需要配置動態攪拌,即是混合管內的螺旋桿與攪拌電機相連,實現雙液灌膠機均勻攪拌操作;如果膠水流 動性很好,AB膠配比的比例相差不多,或者接近的話,可以用靜態混合。出膠頭部分搭載在三軸的機械移動平臺上,通過計算機 編程控制能夠自動化的實現三維空間內,不同位置的點膠操作。

市面上的灌膠機的工作原理大部分都是這種方式,針對不同粘度的膠水,以及灌膠工藝的不同,在設備的配置上也稍有不同。 近些年控膠技術不斷的發展成熟,控制設備的精度在不斷的提升,設備所能夠應用的流體控制也在不斷的增加,為推動應用企業 的發展改革提供了動力。

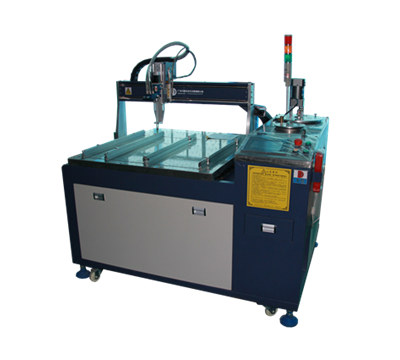

大恒灌膠機

灌膠機的優勢:

灌膠機的使用可解決當前手工灌膠中存在的種問題如:

1.膠量不均勻,完全手工操作,配比不準,膠量不均勻,造成部分燈腳未被封住,使產品合格率降低

2.人工灌膠速度慢,產量提不起來

3.人工招聘、管理難度大

4.純?nèi)斯ぴ斐傻哪z水浪費大

5.手工灌膠,會造成灌膠壺等耗材浪費嚴重。

6.手工灌膠,操作不當弄的車間到處是膠水,車間管理難落實,客戶來驗廠,印象分會比較低。
