護欄管灌膠機怎么灌膠

2016-09-12 關注度：

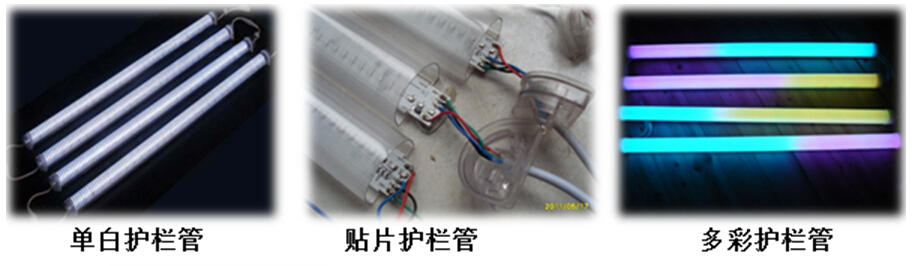

護欄管主要產品

護欄管點灌膠工藝流程

波峰焊—切引腳—部件組裝—測試燈珠—套PC管—焊接線座—通電測試—灌膠密封—老化測試

護欄管點灌膠用膠水特點

膠水類型：環氧樹脂

膠水特點：受氣候影響大

主要比例：3:1、2:1

固化條件：比例精準，攪拌均勻

灌膠要求：灌膠量精確，膠水固化良好

點灌膠工藝要求

流量：灌封均勻，不出現厚薄不一，高低不平

精度：AB膠配比精準，不會出現不干、慢干、快干

厚度：全程出膠量一致，不能多也不能少，膠量一樣厚

走位：精準，切勿出現膠水溢到管外的現象

速度：調節泵的流量，配合好多頭等，讓產能你發揮到最大效率

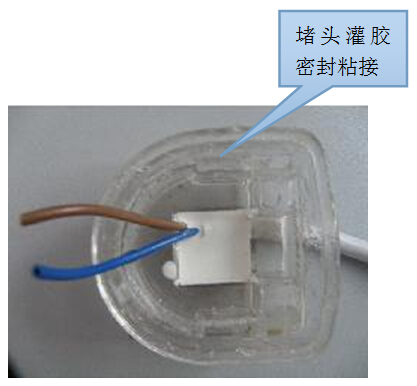

點灌膠部位及具體要求

點膠機又稱涂膠機、滴膠機、打膠機、灌膠機等，專門對流體進行控制。并將流體點滴、涂覆于產品表面或產品內部的自動化機器，可實現三維、四維路徑點膠，精確定位，精準控膠，不拉絲，不漏膠，不滴膠。點膠機主要用于產品工藝中的膠水、油漆以及其他液體精確點、注、涂、點滴到每個產品精確位置，可以用來實現打點、畫線、圓型或弧型。

工作原理

1、壓縮空氣送入膠瓶（注射器），將膠壓進與活塞室相連的進給管中，當活塞處于上沖程時，活塞室中填滿膠，當活塞向下推進滴膠針頭時，膠從針嘴壓出。滴出的膠量由活塞下沖的距離決定，可以手工調節，也可以在軟件中自動控制。

2、特點：高速度、對膠劑粘度的低靈敏度。

3、優勢：可提高點膠速度，改善點膠環境，提高點膠質量。

滴膠泵

1、工作原理：壓縮空氣送入膠瓶（注射器），將膠壓進進給管中，膠流經以固定時間、特定速度旋轉的螺桿。螺桿的旋轉在膠劑上形成剪切力，使膠劑沿螺紋流下，螺桿的旋轉在膠劑上不斷加壓，使其從滴膠針嘴流出。

2、特點：具有膠點點徑無固定限制的靈活性。可通過軟件進行調整。但是滴大膠點時，螺桿旋轉時間長，會降低整臺機器的產量。另外，膠劑的粘度和流動特性會影響其穩定性。

無接觸式滴膠泵

1、工作原理：壓縮空氣送入膠瓶（注射器），將膠壓進與活塞室相連的進給管中，在此加熱，溫度受控制，以達到最佳的始終如一的粘性。使用一個球座結構，膠劑填充由于球從座中縮回留下的空缺。當球回來時，由于加速產生的力量斷開膠劑流，使其從滴膠針嘴噴射出，滴到板上形成膠點效果。

2、特點：

1）、消除了傳統方法產生的膠點拉尾。

2）、沒有滴膠針的磨損和與其它零件干涉的問題。

3）、無針嘴損壞。

4）、無由于基板彎曲和被針嘴損害的報廢。

點膠機的執行機構主要負責執行點膠作業，驅動機構能夠幫助執行機構更精確，更高質的實現點膠，而這些當然還有賴于科學、合理的控制系統。

執行機構由機械手和軀干兩部分構成。機械手在作業過程中都是的呈直線運作。為了配合機械手的運作，一般選用所謂直線液壓缸、擺動液壓缸、電液脈沖馬達、伺服液壓馬達、交流伺服電動機、直流伺服電動機以及步進電動機等執行機構。點膠機的軀干是點膠機的主體部分，包括安裝手臂、動力源、各種執行機構的支架等都屬于點膠機的軀干范疇。

接下來要說的是點膠機的第二大組成部分：驅動裝置。驅動機構主要有四種：液壓驅動、氣壓驅動、電氣驅動以及機械驅動。其中僅電氣、氣動驅動憑借著用膠量相對較少，氣源方便，保養簡單方便，且費用相對較低的優勢占了總應用的百分之九十。

控制系統了。為了保證點膠操作簡單更加，高速精準。點膠機的控制系統配備了運動控制卡、脫機轉換板、手持式示教盒、串口線、接口線、軟件狗、脫機液品、脫機鍵盤、薄碼開關點膠程式。這樣的裝配的優點就在于文件易于下載，方便資料管理便捷。

在了解點膠機的構成后，還要了解的就是點膠機的工作原理。點膠機通過將壓縮空氣送入注射器或者是膠瓶中，將膠壓進與活塞室相連的進給管中，利用壓力進行點膠作業。當活塞處于上沖程時，活塞室中就會填滿膠；當活塞向下推進滴膠針頭時，膠受到壓力便會從針嘴壓出。滴出的膠量由活塞下沖的距離決定，可以手工調節，也可以通過編程進行控制。

點膠機是從人工到自動化的一個重大轉變。它包含了機械、電氣、PLC程序的編寫等。很好地詮釋了機電一體化技術的非凡應用。是機電一體化朝著智能化、模塊化、綠色化的最佳體現。
