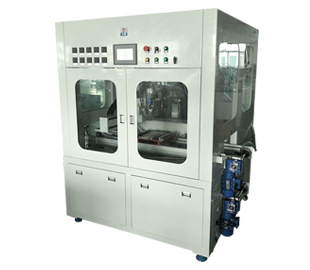

品牌：大恒灌膠
型號：QGB400
適用行業：電容、電源、變壓器、高壓包、點火線圈、安定器、電感線圈、線路板
適用膠水：各種AB膠水、雙組份或者多組分液體等,包括AB膠，雙組份膠水，AB環氧樹脂灌封
更新：2018-11-26
用戶關注
1、集成產線化設計
2、定位準確，供膠穩定
3、雙層線體，夾具回流
配膠比例：100:100 - 100:10 任意比例
機器行程：400*400*100mm
加工工藝：打點、直線、曲線、畫圓
速度：800mm/s（位移速度） 1-12ml/s (單泵出膠速度）
精度：±0.03mm（重復定位精度） ±2%（灌膠） ±2%（配膠）
程序存量：99個/無限
輸入氣壓：0.5Mpa - 0.7Mpa
膠水粘度：50cps - 30000cps（可通過加熱來降低粘度）
操作方式：手動/自動
比例控制：雙杠柱塞泵/齒輪泵/螺桿泵可選
流量控制：數字輸入
編程方式：示教編程
自動化控制系統：PLC/觸摸屏（實現程序編程、修改、存儲等）
出膠控制系統：AB膠回吸式閥門，實現AB膠獨立運行
混合方式：動靜態可選，瞬間混合，清洗方便
儲料筒系統：不銹鋼桶（40L）、（50L）、（40L）、（25L）、（10L）可選
電源功率：220V/50HZ/1200W（不加熱時）
外形尺寸：1800*1600*2000mm
線體高、寬度：默認905+60mm；默認350mm（可定制）
線體載重：默認30kg/m（可定制）
阻擋氣缸布置：3個
齒輪泵灌膠機是灌膠機系列中使用不同泵體的一種控膠設備，齒輪泵的概念是很簡單的，即它的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
1、將AB膠分別裝入AB兩個桶，AB桶配上相應的功能保證膠水儲存完好；
2、通過兩個計量泵進行精密抽膠，保證AB膠按照對應重量比均勻出膠；
3、再通過混合裝置，對AB膠進行均勻混合；最后通過機械手編輯對應的灌膠軌跡，實現自動走位；
4、通過設定對應的膠量和對應的程序實現自動走位自動定量出膠，滿足對應產品的灌膠工藝。
液體從齒輪泵的出口到混膠頭，再到混合管，一整條管路會使液體產生一定的壓力。在轉速一定的情況下，影響壓力的因素有：輸送管直徑的大小、液體的粘度、混合管葉片的阻力等（最主要的也就是這幾個方面）。所以，在灌膠機工作過程中，實際出來的液體跟泵的轉速及泵的排量不是等比例的份量。
1、高精度計量泵供膠
2、三軸機械手
1、抽真空
2、加熱
3、自動清洗
4、攪拌
1、電源 AC220V 50-60HZ
2、氣源 0.5 - 0.7Mpa
3、膠水
4、試樣產品
5、操作人員
6、試機時間
1、一年免費保修
2、終身有償維修
