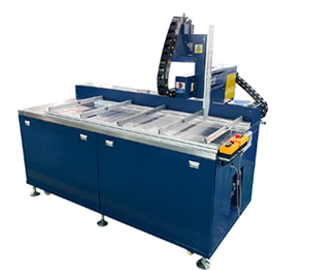

品牌:大恒灌膠
型號:SZD1500
適用行業:電子電器,LED封裝,工藝品等等
適用膠水:UV、錫膏、環氧、硅膠、PU、黑膠、白膠等
更新:2018-11-27
用戶關注
1、行程1500*480mm
2、速度快
3、精度高
4、操作方便、易于維護
機器行程:1500*480*100mm
產品尺寸:1950*1400*1600mm
加工工藝:打點、直線、曲線、畫圈
速度:300mm/s(位移速度)
精度:±0.1mm(重復定位精度)
程序存量:99個/無限
輸入氣壓:0.5Mpa —— 0.7Mpa
操作方式:手動/自動
編程方式:示教編程
電源功率:220V/50HZ/1200W(不加熱時)
齒輪泵灌膠機是灌膠機系列中使用不同泵體的一種控膠設備,齒輪泵的概念是很簡單的,即它的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉,這個殼體的內部類似“8”字形,兩個齒輪裝在里面,齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間,并充滿這一空間,隨著齒的旋轉沿殼體運動,最后在兩齒嚙合時排出。
1、將AB膠分別裝入AB兩個桶,AB桶配上相應的功能保證膠水儲存完好;
2、通過兩個計量泵進行精密抽膠,保證AB膠按照對應重量比均勻出膠;
3、再通過混合裝置,對AB膠進行均勻混合;最后通過機械手編輯對應的灌膠軌跡,實現自動走位;
4、通過設定對應的膠量和對應的程序?qū)崿F(xiàn)自動走位自動定量出膠,滿足對應產品的灌膠工藝。
液體從齒輪泵的出口到混膠頭,再到混合管,一整條管路會使液體產生一定的壓力。在轉速一定的情況下,影響壓力的因素有:輸送管直徑的大小、液體的粘度、混合管葉片的阻力等(最主要的也就是這幾個方面)。所以,在灌膠機工作過程中,實際出來的液體跟泵的轉速及泵的排量不是等比例的份量。
1、高精度計量泵供膠
2、三軸機械手
1、抽真空
2、加熱
3、自動清洗
4、攪拌
1、電源 AC220V 50-60HZ
2、氣源 0.5 - 0.7Mpa
3、膠水
4、試樣產品
5、操作人員
6、試機時間
1、一年免費保修
2、終身有償維修
